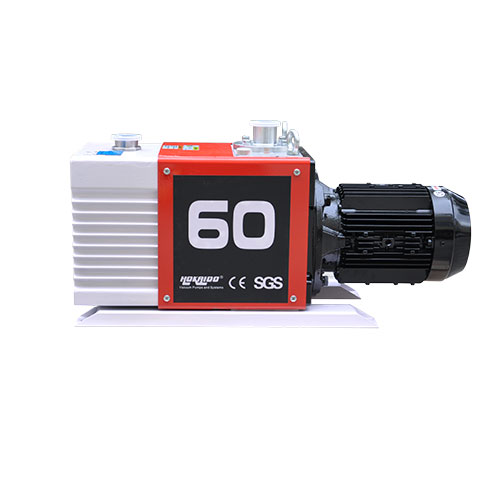

旋片真空泵是一種油封式真空泵，有單級旋片真空泵和雙級真空泵兩種，在真空技術中，是基本的真空取得設備之一。旋片式真空泵能夠抽除密封容器中的氣體，可是旋片式真空泵不能用于抽除對金屬有腐蝕性的和含有顆粒塵土的氣體。

　　一、旋片式真空泵的結構特征

　　旋片式真空泵是一種容積泵，它泵腔內的旋片在泵腔中接連作業將氣體吸入并緊縮，隨后由排氣口排出。旋片真空泵主要由定子、轉子、旋片等組成，轉子被裝入定子腔內，轉子槽中有兩塊旋片，旋片彈簧置于兩旋片之間。定子上的進、排氣口被轉子和旋片分別為兩部分。當轉子在工作時，旋片在彈簧張力與本身離心力的一起作用下其端部緊貼于泵腔內壁滑動，周期性循環地將進氣口的腔內容積擴展而吸入氣體，在此一起逐漸縮小排氣口內的容積，將氣體從排氣口送出，達成抽取氣體的目的。

　　旋片真空泵進氣口有金屬絲粗過濾網，能避免外來塵粒顆粒吸入泵內。油分別器內設備有油氣分離作用的排氣過渡器。吸氣口內的吸氣閥在泵停止作業時，阻隔泵與被抽物，阻遏油進入被抽環境，旋片真空泵由直聯的電動機聯軸驅動。

　　二、旋片式真空泵的適用的范圍

　　1、真空泵不能抽除液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。

　　2、旋片真空泵適用于密封環境的抽真空。如真空包裝處理、真空成形處理、真空吸引作業等。

　　3、進口壓力規劃：100Pa—100000Pa。旋片式真空泵作業環境溫度和應控制在5至40度之間。

　　4、一般供給的電動機不防爆，如過要求防爆或有其它特殊要求時，選取的電動機有必要符合相關的標準規范。

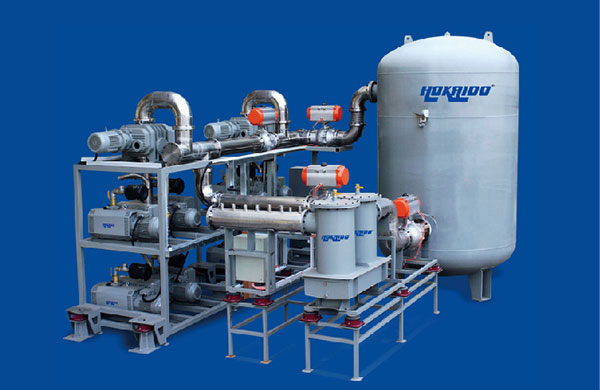

　　隨著現在科技的發展，旋片真空泵領域也是越來越成熟，質量也是非?？煽?，尤其是在醫藥、化工、電池等領域，抽取的介質往往是具有腐蝕性的氣體，這時就要求設備要有相應的防腐措施。如帶有灰塵或顆粒的氣體時，要在泵入口前加除塵器、過濾器或泵本身對其有耐受性等等。在連續生產的工藝中，所選用的真空泵必須達到連續性生產的需要。必要時，設置自動更換的備用真空泵，這樣可以減少意外而導致的生產中斷。如果工藝過程中放氣量越來越小，可以設定維持泵，以達到節能降耗。真空泵選型過程中，多種真空泵能同時滿足工藝需求時，要進行成本和運轉費用的經濟性分析，選用經濟性好，維修量小，運行可靠，使用與維修方便的真空泵，這樣日后使用也是放心。
